Trockenschränke TR 60 - TR 1050 bis 300 °C

Mit einer maximalen Arbeitstemperatur von 300 °C und der forcierten Luftumwälzung erreichen die Trockenschränke der Baureihe TR eine sehr gute Temperaturverteilung. Sie lassen sich für vielfältige Aufgaben wie z.B. das Trocknen, Sterilisieren oder Warmlagern einsetzen. Der Innenraum aus Edelstahl lässt sich leicht reinigen und ist rostbeständig.

Modelle TR 60 bis TR 240 ausgeführt als Tischmodelle
Modelle TR 450 und TR 1050 ausgeführt als Standmodelle
Horizontale, forcierte Luftumwälzung resultiert in einer Temperaturverteilung von besser als ±5 °C
Kammer aus Edelstahl, Werkstoff 1.4301 (DIN), rostbeständig und leicht zu reinigen
Großer Handgriff zum Öffnen und Schließen der Tür
Beschickung auf mehreren Ebenen durch Gitterroste (Anzahl der Gitterroste, siehe Tabelle unten)
Große, weit öffnende Schwenktür, rechts angeschlagen mit Schnellverschluss für Modelle TR 60 bis TR 450

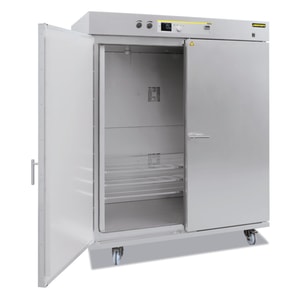

Doppelflügelige Schwenktür mit Schnellverschlüssen für TR 1050
TR 1050 mit Transportrollen ausgestattet
PID Mikroprozessorregelung mit Selbstdiagnosesystem
Stufenlos einstellbare Abluft in der Rückwand mit Bedienung von vorn
Mögliche Controller Varianten sind der R 7 als Basisvariante mit einstellbarer Haltetemperatur oder die programmierbaren Controller B 510 (Mit Touchpanel, 5 Programme mit je 4 Segmenten) und C 550 (Mit Touchpanel, 10 Programme mit je 20 Segmenten)
Geräuscharmer Betrieb der Heizung mit Halbleiterrelais
Standardanschluss 220-240 V 1/N/PE 50/60 Hz

Optional:

Temperaturwählbegrenzer mit einstellbarer Abschalttemperatur für thermische Schutzklasse 2 gem. EN 60519-2 als Übertemperaturschutz für den Ofen und die Ware
Stufenlos einstellbare Drehzahlregelung der Luftumwälzung
Sichtfenster für das Beobachten der Charge
Weitere Gitterroste mit Einschubleisten erhältlich
Seitliche Durchführung
Auffangwanne aus Edelstahl zum Schutz des Ofeninnenraums
Türanschlag links
Verstärkte Bodenplatte
Sicherheitstechnik nach EN 1539 für lösungsmittelhaltige Chargen (TR .. LS) bis Modell TR 240 LS, erreichbare Temperaturgleichmäßigkeit ±8 °C
Transportrollen für TR 450
Erweiterungsmöglichkeit für Qualitätsanforderungen nach AMS 2750 E oder FDA
Prozesssteuerung und -dokumentation über VCD-Softwarepaket zur Überwachung, Dokumentation und Steuerung
Drehantrieb mit Rechtsseitig angebrachter Motor mit Getriebe mit gerader Achse. Für Probenaufnahmen auf Steckachse

Steckertyp:


9.764 574

Typ	Nennvol. l	Temperatur	Max. Anzahl Einschübe	Abmessung außen (BxTxH)	Abmessungen innen (BxTxH)	Gewicht kg	Nennleist. kW	Menge pro VE	Bestell Nr.
TR 60/R7	60	RT+20 ... 300 °C	4	700 x 610 x 710 mm	450 x 390 x 350 mm	90	3	1	9.764 570
TR 60/B510	60	RT+20 ... 300 °C	4	700 x 610 x 710 mm	450 x 390 x 350 mm	90	3	1	6.284 949
TR 60/C550	60	RT+20 ... 300 °C	4	700 x 610 x 710 mm	450 x 390 x 350 mm	90	3	1	6.266 355
TR 120/R7	120	RT+20 ... 300 °C	7	900 x 650 x 840 mm	650 x 390 x 500 mm	120	3	1	9.764 571
TR 120/B510	120	RT+20 ... 300 °C	7	900 x 650 x 840 mm	650 x 390 x 500 mm	120	3	1	6.240 320
TR 120/C550	120	RT+20 ... 300 °C	7	900 x 650 x 840 mm	650 x 390 x 500 mm	120	3	1	6.232 450
TR 240/R7	240	RT+20 ... 300 °C	15	1.000 x 780 x 970 mm	750 x 550 x 600 mm	165	3	1	9.764 572
TR 240/B510	240	RT+20 ... 300 °C	15	1.000 x 780 x 970 mm	750 x 550 x 600 mm	165	3	1	4.660 519
TR 240/C550	240	RT+20 ... 300 °C	15	1.000 x 780 x 970 mm	750 x 550 x 600 mm	165	3	1	4.660 521
TR 450/R7	450	RT+20 ... 300 °C	15	1.000 x 780 x 1.470 mm	750 x 550 x 1.100 mm	235	6	1	9.764 573
TR 450/B510	450	RT+20 ... 300 °C	15	1.000 x 780 x 1.470 mm	750 x 550 x 1.100 mm	235	6	1	4.660 520
TR 450/C550	450	RT+20 ... 300 °C	15	1.000 x 780 x 1.470 mm	750 x 550 x 1.100 mm	235	6	1	4.660 522
TR 1050/R7	1050	RT+20 ... 300 °C	14	1.470 x 940 x 1.920 mm	1.200 x 670 x 1.400 mm	450	9	1	9.764 574
TR 1050/B510	1050	RT+20 ... 300 °C	14	1.470 x 940 x 1.920 mm	1.200 x 670 x 1.400 mm	450	9	1	6.255 770
TR 1050/C550	1050	RT+20 ... 300 °C	14	1.470 x 940 x 1.920 mm	1.200 x 670 x 1.400 mm	450	9	1	7.940 555

Typ TR 60/R7

Nennvolumen 60l

Temperatur RT+20 ... 300 °C

Max. Anzahl Einschübe 4

Abmessung außen 700 x 610 x 710 mm(BxTxH)

Abmessungen 450 x 390 x 350 mminnen (BxTxH)

Gewicht 90kg

Nennleistung 3kW

Bestell Nr. 9.764 570

Typ TR 60/B510

Nennvolumen 60l

Temperatur RT+20 ... 300 °C

Max. Anzahl Einschübe 4

Abmessung außen 700 x 610 x 710 mm(BxTxH)

Abmessungen 450 x 390 x 350 mminnen (BxTxH)

Gewicht 90kg

Nennleistung 3kW

Bestell Nr. 6.284 949

Typ TR 60/C550

Nennvolumen 60l

Temperatur RT+20 ... 300 °C

Max. Anzahl Einschübe 4

Abmessung außen 700 x 610 x 710 mm(BxTxH)

Abmessungen 450 x 390 x 350 mminnen (BxTxH)

Gewicht 90kg

Nennleistung 3kW

Bestell Nr. 6.266 355

Typ TR 120/R7

Nennvolumen 120l

Temperatur RT+20 ... 300 °C

Max. Anzahl Einschübe 7

Abmessung außen 900 x 650 x 840 mm(BxTxH)

Abmessungen 650 x 390 x 500 mminnen (BxTxH)

Gewicht 120kg

Nennleistung 3kW

Bestell Nr. 9.764 571

Typ TR 120/B510

Nennvolumen 120l

Temperatur RT+20 ... 300 °C

Max. Anzahl Einschübe 7

Abmessung außen 900 x 650 x 840 mm(BxTxH)

Abmessungen 650 x 390 x 500 mminnen (BxTxH)

Gewicht 120kg

Nennleistung 3kW

Bestell Nr. 6.240 320

Typ TR 120/C550

Nennvolumen 120l

Temperatur RT+20 ... 300 °C

Max. Anzahl Einschübe 7

Abmessung außen 900 x 650 x 840 mm(BxTxH)

Abmessungen 650 x 390 x 500 mminnen (BxTxH)

Gewicht 120kg

Nennleistung 3kW

Bestell Nr. 6.232 450

Typ TR 240/R7

Nennvolumen 240l

Temperatur RT+20 ... 300 °C

Max. Anzahl Einschübe 15

Abmessung außen 1.000 x 780 x 970 mm(BxTxH)

Abmessungen 750 x 550 x 600 mminnen (BxTxH)

Gewicht 165kg

Nennleistung 3kW

Bestell Nr. 9.764 572

Typ TR 240/B510

Nennvolumen 240l

Temperatur RT+20 ... 300 °C

Max. Anzahl Einschübe 15

Abmessung außen 1.000 x 780 x 970 mm(BxTxH)

Abmessungen 750 x 550 x 600 mminnen (BxTxH)

Gewicht 165kg

Nennleistung 3kW

Bestell Nr. 4.660 519

Typ TR 240/C550

Nennvolumen 240l

Temperatur RT+20 ... 300 °C

Max. Anzahl Einschübe 15

Abmessung außen 1.000 x 780 x 970 mm(BxTxH)

Abmessungen 750 x 550 x 600 mminnen (BxTxH)

Gewicht 165kg

Nennleistung 3kW

Bestell Nr. 4.660 521

Typ TR 450/R7

Nennvolumen 450l

Temperatur RT+20 ... 300 °C

Max. Anzahl Einschübe 15

Abmessung außen 1.000 x 780 x 1.470 mm(BxTxH)

Abmessungen 750 x 550 x 1.100 mminnen (BxTxH)

Gewicht 235kg

Nennleistung 6kW

Bestell Nr. 9.764 573

Typ TR 450/B510

Nennvolumen 450l

Temperatur RT+20 ... 300 °C

Max. Anzahl Einschübe 15

Abmessung außen 1.000 x 780 x 1.470 mm(BxTxH)

Abmessungen 750 x 550 x 1.100 mminnen (BxTxH)

Gewicht 235kg

Nennleistung 6kW

Bestell Nr. 4.660 520

Typ TR 450/C550

Nennvolumen 450l

Temperatur RT+20 ... 300 °C

Max. Anzahl Einschübe 15

Abmessung außen 1.000 x 780 x 1.470 mm(BxTxH)

Abmessungen 750 x 550 x 1.100 mminnen (BxTxH)

Gewicht 235kg

Nennleistung 6kW

Bestell Nr. 4.660 522

Typ TR 1050/R7

Nennvolumen 1050l

Temperatur RT+20 ... 300 °C

Max. Anzahl Einschübe 14

Abmessung außen 1.470 x 940 x 1.920 mm(BxTxH)

Abmessungen 1.200 x 670 x 1.400 mminnen (BxTxH)

Gewicht 450kg

Nennleistung 9kW

Bestell Nr. 9.764 574

Typ TR 1050/B510

Nennvolumen 1050l

Temperatur RT+20 ... 300 °C

Max. Anzahl Einschübe 14

Abmessung außen 1.470 x 940 x 1.920 mm(BxTxH)

Abmessungen 1.200 x 670 x 1.400 mminnen (BxTxH)

Gewicht 450kg

Nennleistung 9kW

Bestell Nr. 6.255 770

Typ TR 1050/C550

Nennvolumen 1050l

Temperatur RT+20 ... 300 °C

Max. Anzahl Einschübe 14

Abmessung außen 1.470 x 940 x 1.920 mm(BxTxH)

Abmessungen 1.200 x 670 x 1.400 mminnen (BxTxH)

Gewicht 450kg

Nennleistung 9kW

Bestell Nr. 7.940 555
